多频分裂波束声学探测系统
规格型号:
其他说明:
多频分裂波束声学探测系统
该系统应用于鱼群评估、种类鉴别、习性研究、地质调查及水深探测。EK是对于所有应用于科研领域的单波束回声探测系统的总称。SIMRAD EK80系统包含了一个采集软件，一个或多个甲板单元和换能器。
|

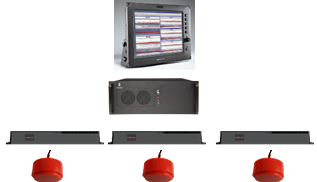

系统组成图 |
组成部分： Ø 显示器 Ø 处理单元（电脑） Ø 以太网开关 Ø 甲板单元（宽频带收发器） Ø 换能器 |
|
宽频带收发器 |
EK80截图：深红色代表海床， 青色代表鱼群释放出的气体 |
技术参数表：
|
工作频率 |
频宽 |
采集范围（对底） |
采集范围（水体反射物） |
|
18KHz |
|
7000m |
1100m |
|
38KHz |
25—50KHz |
2800m |
950m |
|
70KHz |
45—90KHz |
1200m |
550m |
|
120KHz |
85—170KHz |
850m |
430m |
|
200KHz |
150—300KHz |
550m |
270m |
|
333KHz |
250—500KHz |
270m |
130m |
